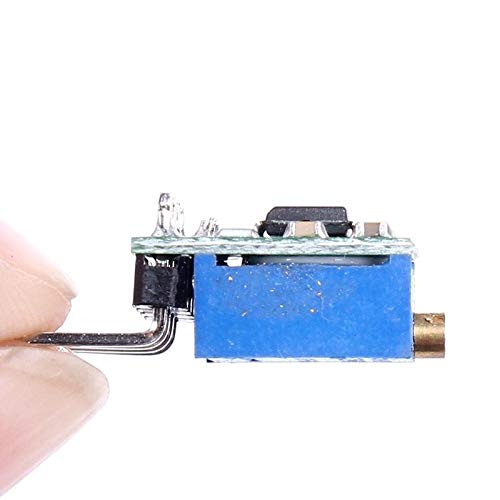

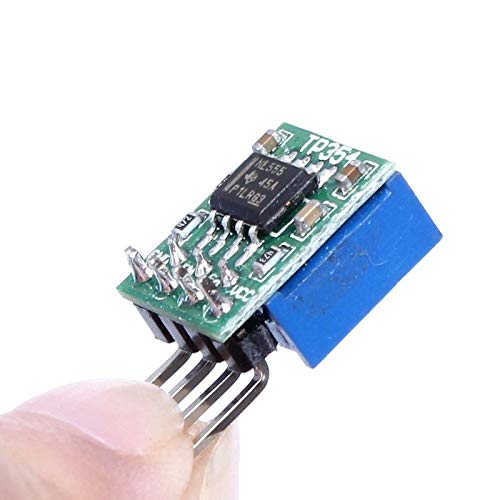

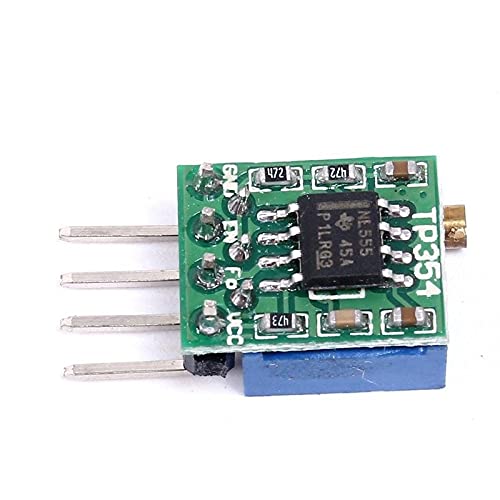

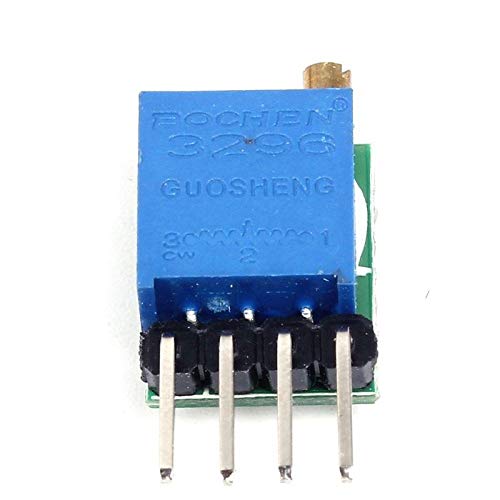

50Hz-6KHz TP354 NE555 Módulo de onda cuadrada Generador de pulso Oscilador Salida Fuente de señal Frecuencia Ajustable 200mA DC 5-15V

Introducción del producto: 1. Voltaje de alimentación: DC 5-15 V, sin carga de corriente de funcionamiento 2.5 mA (5 V); sin carga de corriente de funcionamiento 6.5 mA (12 V) 2. Corriente de conducción de salida: 200 mA máx. 3. Aplicaciones: como fuente de señal. 4. Tamaño: 0.512 x 0.394 x 0.315 in (no incluye pin); espacio de 0.100 in. Funciones: 1. Después de agregar potencia, el puerto de salida saldrá la señal cuadrada, y la amplitud es igual al voltaje de potencia 2. El ciclo de trabajo de salida no se puede ajustar, y el ciclo de trabajo del siganl de la salida es básicamente estable durante el ajuste de freuquency (58%) 3. La frecuencia se puede ajustar por potenciómetro multi-bobina: 50Hz ~ 6kHz El puerto 4.V1 es uesd para controlar el comienzo del módulo/parada de vibración Método de uso: 1. Conecta con el poder, y luego puede operar 2. Cuando el puerto V1 es de alto nivel o colgante, el módulo comienza a vibrar la señal de salida; el puerto V1 se conecta con la tierra, el módulo dejará de vibrar, y la salida es de bajo nivel. 3. Cuando se utiliza, el condensador de filtro de poder 0.1uf se puede conectar con poder para asegurar una operación estable 4. Ajuste el potenciómetro en sentido de las agujas del reloj, la frecuencia aumentará; en sentido contrario a las agujas del reloj, la frecuencia disminuirá Definición del pin: 1. VCC: potencia 2. Vo: puerto de salida de señal 3. Vi: inicio/parada de control vibratorio puerto 4. GND: tierra
