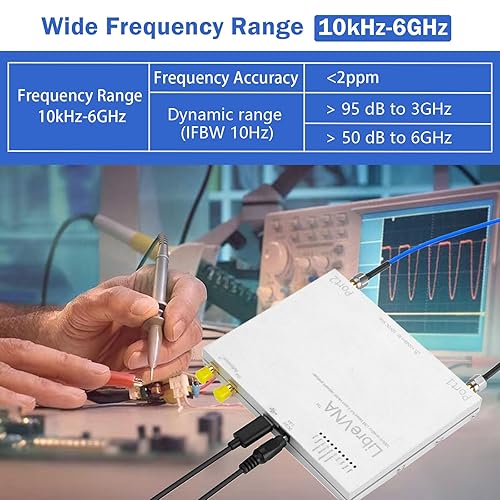

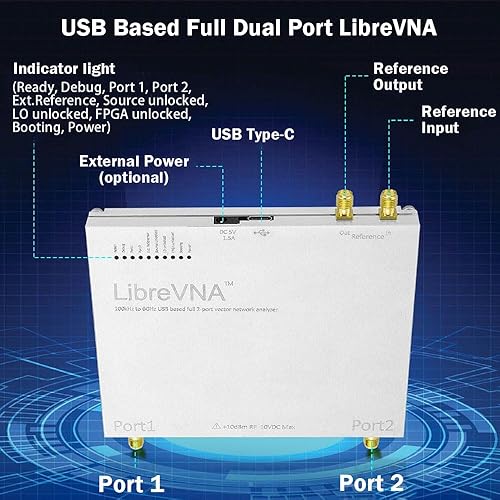

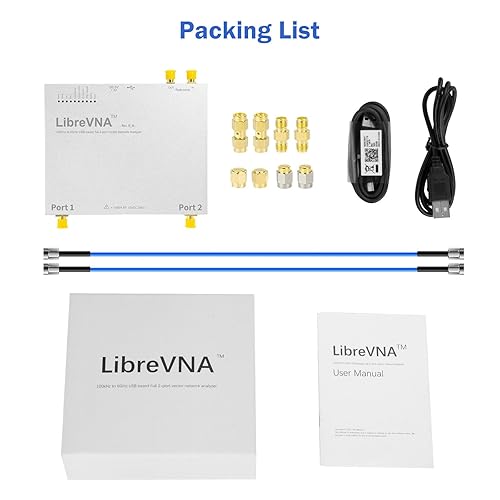

Características LibreVNA profesional actualizado: LibreVNA es un analizador de red vectorial de 2 puertos (VNA) completo basado en hardware de código abierto, basado en USB, diseñado por Jankae, proporciona un rango de frecuencia ultra amplio de 100 kHz a 6 GHz. Diseño actualizado de PCB de 6 capas que optimiza el aislamiento del puerto S12 y la coincidencia de puertos de alta frecuencia. Admite la actualización del firmware y puede cargar un nuevo firmware del microcontrolador y la configuración FPGA en el LibreVNA [Comparable al Nano VNA de grado de laboratorio] El diseño de la fuente de alimentación de ruido ultrabajo y el uso de ADC de 16 bits, junto con la carcasa blindada de aluminio del CNC de precisión, logran hasta 100 dB de dinámica efectiva. Utilizando 3 ADC para muestrear datos simultáneamente y utilizando FPGA para el procesamiento de señales, Libre VNA antena portátil Analyzer es capaz de escanear más de 10,000 puntos de mediciones completas de doble puerto en menos de 1 segundo Rango de frecuencia: soporta una amplia gama de mediciones de frecuencia de 100 kHz a 6 GHz, la precisión de frecuencia mejorada es <2 ppm. El S12 puede lograr más de 90 dB de aislamiento de puertos por debajo de 3 GHz, permitiendo mediciones superiores a 6 GHz utilizar armónicos. Durante pruebas reales de hasta 9 GHz, tanto S11 como S22 tienen más de 10 dB de directividad de puerto, y S12, S21 tienen más de 40 dB de dinámica [Mediciones completas de parámetros S] En el modo de funcionamiento LibreVNA, el VNA puede medir los parámetros completos S11, S21, S12 y S21. Se genera una señal fuente y se aplica alternativamente a los puertos de RF. Esta señal entrante en ambos puertos de RF se mide, dando como resultado los cuatro parámetros S S11 y S21 (cuando la señal se enruta al puerto 1), así como S12 y S22 (cuando la señal se enruta al puerto 2) [Dispositivo 3 en 1] Aunque el hardware VNA no está diseñado para ser utilizado como analizador de espectro y generador de señales, la arquitectura general de hardware de un analizador de espectro y generador de señal son lo suficientemente similares a la de un VNA para implementar mediciones básicas del espectro y emitir una señal de CW, lo que podría ser suficiente si no hay otro equipo disponible. Las principales diferencias con un analizador de espectro real y un generador de señal, consulte el manual del producto [Control de software de PC] El LibreVNA debe usarse con el software de computadora host y una pantalla separada, ya que no tiene un monitor incorporado. LibreVNA proporciona software para las plataformas Windows y Ubuntu. Solo necesita descargarlo y descomprimirlo para ejecutarlo. Sistema operativo compatible: Windows, Linux, MacOS. (Sólo el software de 64 bits está disponible por ahora) [Lista de embalaje] 1 host LibreVNA, 1 cable de datos USB tipo C, 1 cable de alimentación USB, 2 cable RF SMA macho a macho SS405 de 11.8 in, 1 kit de calibración SMA macho - ABIERTO, 1 kit de calibración SMA macho - CORTO, 2 x SMA macho - Carga, 2 conectores SMA hembra a hembra, 2 x SMA macho al conector macho, 1 x Manual en inglés. El LibreVNA es altamente funcional y capaz de satisfacer las demandas de los ingenieros de RF, investigadores o aficionados para una amplia gama de mediciones de RF y mediciones de parámetros de red de microondas El número de Modelo (ItemModelNumber) LibreVNA Peso 1.39 Libras Dimensiones 6,93 x 5,98 x 1,93 pulgadas Fabricante es AURSINC Destacados LibreVNA profesional actualizado: LibreVNA es un analizador de red vectorial de 2 puertos (VNA) completo basado en hardware de código abierto, basado en USB, diseñado por Jankae, proporciona un rango de frecuencia ultra amplio de 100 kHz a 6 GHz. Diseño actualizado de PCB de 6 capas que optimiza el aislamiento del puerto S12 y la coincidencia de puertos de alta frecuencia. Admite la actualización del firmware y puede cargar un nuevo firmware del microcontrolador y la configuración FPGA en el LibreVNA, [Comparable al Nano VNA de grado de laboratorio] El diseño de la fuente de alimentación de ruido ultrabajo y el uso de ADC de 16 bits, junto con la carcasa blindada de aluminio del CNC de precisión, logran hasta 100 dB de dinámica efectiva. Utilizando 3 ADC para muestrear datos simultáneamente y utilizando FPGA para el procesamiento de señales, Libre VNA antena portátil Analyzer es capaz de escanear más de 10,000 puntos de mediciones completas de doble puerto en menos de 1 segundo, Rango de frecuencia: soporta una amplia gama de mediciones de frecuencia de 100 kHz a 6 GHz, la precisión de frecuencia mejorada es <2 ppm. El S12 puede lograr más de 90 dB de aislamiento de puertos por debajo de 3 GHz, permitiendo mediciones superiores a 6 GHz utilizar armónicos. Durante pruebas reales de hasta 9 GHz, tanto S11 como S22 tienen más de 10 dB de directividad de puerto, y S12, S21 tienen más de 40 dB de dinámica, [Mediciones completas de parámetros S] En el modo de funcionamiento LibreVNA, el VNA puede medir los parámetros completos S11, S21, S12 y S21. Se genera una señal fuente y se aplica alternativamente a los puertos de RF. Esta señal entrante en ambos puertos de RF se mide, dando como resultado los cuatro parámetros S S11 y S21 (cuando la señal se enruta al puerto 1), así como S12 y S22 (cuando la señal se enruta al puerto 2), [Dispositivo 3 en 1] Aunque el hardware VNA no está diseñado para ser utilizado como analizador de espectro y generador de señales, la arquitectura general de hardware de un analizador de espectro y generador de señal son lo suficientemente similares a la de un VNA para implementar mediciones básicas del espectro y emitir una señal de CW, lo que podría ser suficiente si no hay otro equipo disponible. Las principales diferencias con un analizador de espectro real y un generador de señal, consulte el manual del producto, [Control de software de PC] El LibreVNA debe usarse con el software de computadora host y una pantalla separada, ya que no tiene un monitor incorporado. LibreVNA proporciona software para las plataformas Windows y Ubuntu. Solo necesita descargarlo y descomprimirlo para ejecutarlo. Sistema operativo compatible: Windows, Linux, MacOS. (Sólo el software de 64 bits está disponible por ahora), [Lista de embalaje] 1 host LibreVNA, 1 cable de datos USB tipo C, 1 cable de alimentación USB, 2 cable RF SMA macho a macho SS405 de 11.8 in, 1 kit de calibración SMA macho - ABIERTO, 1 kit de calibración SMA macho - CORTO, 2 x SMA macho - Carga, 2 conectores SMA hembra a hembra, 2 x SMA macho al conector macho, 1 x Manual en inglés. El LibreVNA es altamente funcional y capaz de satisfacer las demandas de los ingenieros de RF, investigadores o aficionados para una amplia gama de mediciones de RF y mediciones de parámetros de red de microondas La calificación que le dan a AURSINC LibreVNA 2.0 Analizador de red vectorial, analizador de antena profesional de 100 KHz-6 GHz, medición de parámetros Full S con entrada y salida de referencia externa, interfaz de 2 puertos completa basada en USB, (18) usuarios es de 4.0 sobre 5 estrellas.
