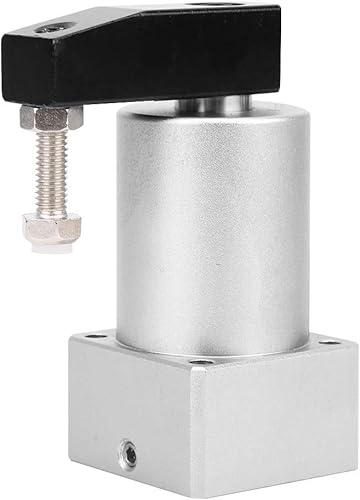

Cilindro neumático del aire rotatorio, tipo compuesto de la acción del ángulo de 90 grados Componentes neumáticos del oscilación de la rotación

Lo más importante

Equipo Neumático de la marca Hilitand con aCK25‑90L

• Marca: Hilitand
• Categoría: Equipo Neumático
• Atributo clave: ACK25‑90L
• Dimensiones: 0.39 x 0.39 x 0.39 pulgadas
• Calificación: 5,0/5
• Valoraciones: 1

Qué incluye

• Qué hay en la caja: Incluye ¿Se incluyen las baterías? No ¿Se necesitan baterías? No.
• Incluye Incluye ¿Se incluyen las baterías? No ¿Se necesitan baterías? No.

Datos técnicos destacados

• Dimensiones reportadas: 0.39 x 0.39 x 0.39 pulgadas (1.0 x 1.0 x 1.0 cm).
• Peso aproximado: 2.0 lb (0.9 kg).
• Calificación promedio de 5,0/5.
• 1 valoraciones visibles.

Preguntas resueltas

Especificaciones: Condición: 100% nuevo Tipo de artículo: cilindro neumático rotatorio Color: como se muestra en la imagen. Material: aleación de aluminio Diámetro interior: aprox. 0.98 pulgadas. Diámetro exterior del vástago del pistón: aprox. 0.551 in/0.6 pulgadas. Tipo de acción: Tipo de acción compuesto Medio de trabajo: Aire (filtrado a través de un filtro por encima de 40μm) Rango de presión de servicio: 0.15-1.0mpa (22~145psi) Resistencia a la presión garantizada: 1.5MPa (215psi) Temperatura de trabajo: -20-80 Rango de velocidad de funcionamiento: 1.969-7.874 in/s Rango de tolerancia de viaje: 1.0 Rango de tolerancia del ángulo de rotación: ±1.5° Tipo de búfer: Ninguno Diámetro del tubo: M5x0.8 Instalación y uso 1. Cuando el cilindro sujeta la pieza de trabajo, debe realizarse dentro de la carrera de sujeción, y la operación de sujeción no se puede realizar dentro de la carrera de rotación. 2. El plano de sujeción debe ser perpendicular al eje del cilindro. Después de sujetar la pieza de trabajo, no mueva la pieza de trabajo. 3. Antes de canalizar el cilindro, los desechos de la tubería deben eliminarse para evitar que los desechos entren en el cilindro. 4. El medio utilizado en el cilindro debe ser filtrado por un elemento de filtro por encima de 40μm antes de su uso. 5. Cuando el cilindro se retira y no se utiliza durante mucho tiempo, preste atención a la antioxidación en la superficie, agregue tapas de bloqueo antipolvo a los puertos de admisión y escape, y aplique aceite antioxidante en el extremo de la varilla del pistón. Lista del paquete: 1 cilindro neumático rotativo

Presión de trabajo: el diámetro interior del cilindro es de aproximadamente 0.984 in/0.98 pulgadas, el diámetro exterior del vástago del pistón es de aproximadamente 0.551 in/0.6 pulgadas, el rango de presión de trabajo es de 0.15-1.0 mpa (22 ~ 145 psi), y la velocidad máxima de funcionamiento puede alcanzar 7.874 in por segundo. Funcionamiento de alta velocidad: la superficie del cilindro neumático giratorio M5x0.8 se oxida para extender su vida útil, y el cilindro de acción compuesta puede funcionar a alta velocidad. Rotación de 90 grados: el cilindro de doble efecto con un diámetro interior de 0.984 in tiene una apariencia pequeña, se puede girar 90 grados, tiene un tamaño pequeño y una estructura simple, que se puede transportar e instalar fácilmente en unos minutos. 【Uso】 Antes de usar, filtra el medio utilizado en el cilindro con un elemento de filtro superior a 40 μm. Antes de canalizar el cilindro, retire los desechos de la tubería para evitar que ingresen al cilindro. Aleación de aluminio: el cilindro neumático está hecho de aleación de aluminio, con alta densidad y resistencia, y puede soportar altas cargas durante mucho tiempo.
