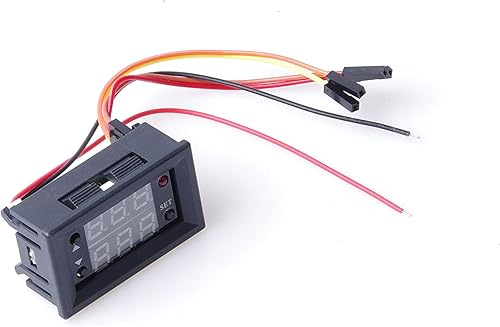

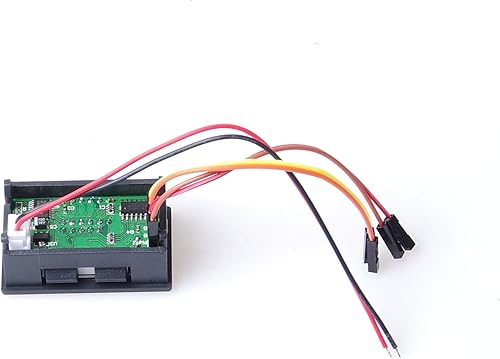

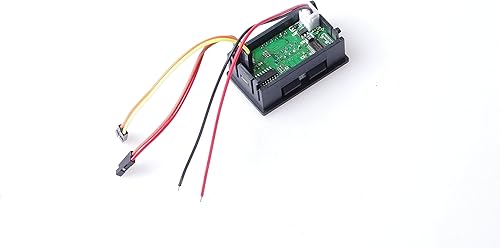

Generador de señal de pulso de cofrecuencia de doble canal Ciclo de trabajo independiente Generador de señal rectangular de onda cuadrada ajustable

Lo más importante

Pruebas Eléctricas de la marca KNACRO

• Marca: KNACRO
• Categoría: Pruebas Eléctricas
• Calificación: 5,0/5
• Valoraciones: 2

Datos técnicos destacados

• Calificación promedio de 5,0/5.
• 2 valoraciones visibles.

Preguntas resueltas

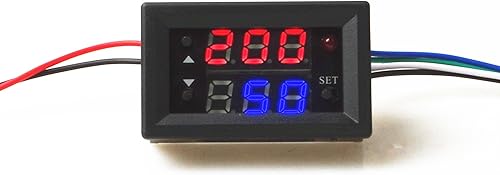

Proceso de configuración: 1. Presione el botón SET. El parámetro de frecuencia parpadea. Establezca la frecuencia con las teclas ARRIBA o ABAJO. Mantenga presionada la tecla ARRIBA. La tecla ABAJO puede aumentar o disminuir rápidamente. 2. Presione el botón SET. El parámetro del ciclo de trabajo parpadea. Establezca el ciclo de trabajo con las teclas ARRIBA o ABAJO. Mantenga presionada la tecla ARRIBA. Las teclas ABAJO y ABAJO pueden aumentar o disminuir rápidamente. 3. Pulse el botón SET para salir de la configuración. 4. Los datos se memorizan automáticamente y todos los parámetros de configuración se guardan y guardan. 5. En el modo de visualización normal, utilice el botón ARRIBA o el botón ABAJO para cambiar los dos valores PWM, La luz indicadora indica el valor de ajuste PWM1, y la luz indicadora apagada indica el valor de ajuste PWM2. Voltaje de funcionamiento: 4V ~ 30V Rango de frecuencia: 1Hz ~ 160KHz Precisión de frecuencia: 2% Capacidad de carga de señal: corriente de salida 5 ~ 30mA Amplitud de salida: La amplitud es igual al voltaje de trabajo. Salida PWM, puede establecer la frecuencia, ciclo de trabajo La frecuencia se divide en cuatro rangos, conmutación automática: 1.XXX (sin punto decimal): 1Hz ~ 999Hz, unidad 1Hz 2.X.XX (punto decimal en cientos): El valor es de 1.00KHz a 9.99KHz en 0.01KHz 3.XX.X (punto decimal en diez dígitos): el valor es 10.0KHz ~ 99.9KHz, la unidad es 0.1KHz 4.X.X.X. (punto decimal completo): Valor 100KHz ~ 160KHz, unidad 1KHz Por ejemplo: 100 representa 100 Hz. 1.00 significa 1.00KHz 10.0 significa 10KHz 1.0.0. significa 100Khz 1. Se utiliza como un generador de señal de onda cuadrada para generar señales de onda cuadrada para el desarrollo y uso. 2. Se utiliza para generar una señal de onda cuadrada que impulsa un controlador de motor paso a paso. 3. Genere pulsos ajustables para su uso por el MCU. 4 Produzca pulsos ajustables para controlar los circuitos asociados.
