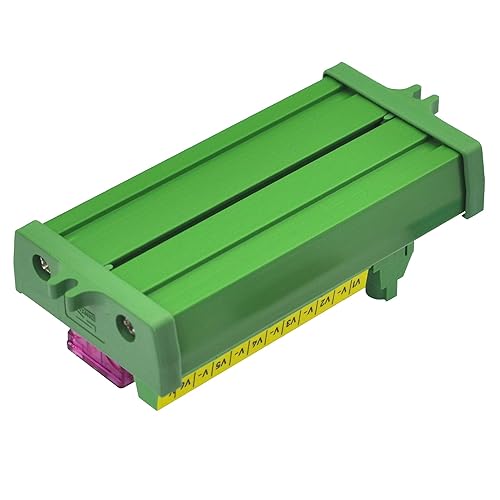

Módulo de tira de distribución de fusibles de alimentación CC (6 posiciones, montaje de tornillo)

Descripción

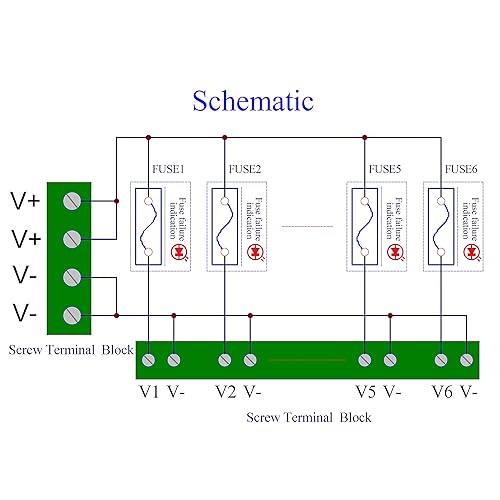

1, voltaje de trabajo DC 0 a 32V. Corriente de entrada máxima total 30 amperios. Salida de 6 canales, corriente de salida máxima de cada canal 3 amperios (valor de fusible instalado en fábrica 3 amperios, puede reemplazar el fusible para soportar hasta 10 amperios). 2, paso de los terminales de entrada 7.62mm/0.3″, corriente máxima 30 amperios por posición, tamaño del alambre 26~10 AWG, longitud de pelado 0.315 in, tornillo ranurado M3 métrico. Soporte de expansión de la fuente de alimentación conectar a otros módulos. 3, salida terminales paso 5.0mm/0.197″, tamaño del alambre 26~12 AWG, longitud de pelado 0.276 in, tornillo ranurado M2.5 métrico. 4, los soportes del fusible para el fusible medio de la cuchilla ATO/ATC, el fusible se puede quitar y reemplazar muy fácilmente. Con la función de indicación de falla del fusible, cuando se conecta la carga y el fusible se ha soplado o se ha desenchufado, la indicación de falla LED se encenderá. 5, FR-4 capas de cobre duales de la fibra de vidrio PCB. Taiwán Portador de montaje de material de nylon ignífugo de alta calidad (no China portador de baja calidad). También se incluyen dos tornillos de madera M3 x 0.394 in, se puede montar fácilmente en una tabla de madera. CAD 3D(pdf): https://m.media-amazon/images/I/A1CgC88BNgL.pdf
Características
Voltaje de funcionamiento: CC 0 a 32 V. Corriente de entrada total máxima de 30 amperios. Salida de 6 canales, cada canal de corriente de salida máxima de 3 amperios (valor de fusible instalado en fábrica de 3 amperios, puedes reemplazar el fusible para soportar hasta 10 amperios) Terminales de entrada paso de 0.300 in, corriente máxima de 30 amperios por posición, tamaño del cable 26 ~ 10 AWG, longitud de pelado de 0.315 in, tornillo métrico ranurado M3. Compatible con expansión de fuente de alimentación para conectar a otros módulos. Terminales de salida paso de 0.197 in, tamaño del cable 26~12 AWG, longitud de pelado 0.276 in, tornillo métrico M2.5. Portafusibles para fusibles ATO/ATC de hoja media, el fusible se puede quitar y reemplazar muy fácilmente. Con función de indicación de fallo de fusible, cuando conectas la carga y el fusible se ha soplado o se ha desconectado, el LED de indicación de fallo se encenderá. FR-4 fibra de vidrio doble capa de cobre PCB. Soporte de montaje de material de nailon ignífugo de alta calidad (no soporte de China de baja calidad). También incluye dos tornillos de madera M3 x 0.394 in, se puede montar fácilmente en una tabla de madera.
El número de Modelo (ItemModelNumber)
D-1384/D-1385/D-1386 Series
Peso
3.84 Onzas
Dimensiones
5,16 x 2,68 x 1,73 pulgadas
Fabricante es CZH-LABS
Destacados
Voltaje de funcionamiento: CC 0 a 32 V. Corriente de entrada total máxima de 30 amperios. Salida de 6 canales, cada canal de corriente de salida máxima de 3 amperios (valor de fusible instalado en fábrica de 3 amperios, puedes reemplazar el fusible para soportar hasta 10 amperios), Terminales de entrada paso de 0.300 in, corriente máxima de 30 amperios por posición, tamaño del cable 26 ~ 10 AWG, longitud de pelado de 0.315 in, tornillo métrico ranurado M3. Compatible con expansión de fuente de alimentación para conectar a otros módulos., Terminales de salida paso de 0.197 in, tamaño del cable 26~12 AWG, longitud de pelado 0.276 in, tornillo métrico M2.5., Portafusibles para fusibles ATO/ATC de hoja media, el fusible se puede quitar y reemplazar muy fácilmente. Con función de indicación de fallo de fusible, cuando conectas la carga y el fusible se ha soplado o se ha desconectado, el LED de indicación de fallo se encenderá., FR-4 fibra de vidrio doble capa de cobre PCB. Soporte de montaje de material de nailon ignífugo de alta calidad (no soporte de China de baja calidad). También incluye dos tornillos de madera M3 x 0.394 in, se puede montar fácilmente en una tabla de madera.
La calificación que le dan a Módulo de tira de distribución de fusibles de alimentación CC (6 posiciones, montaje de tornillo), 44 usuarios es de 4.4 sobre 5 estrellas.
