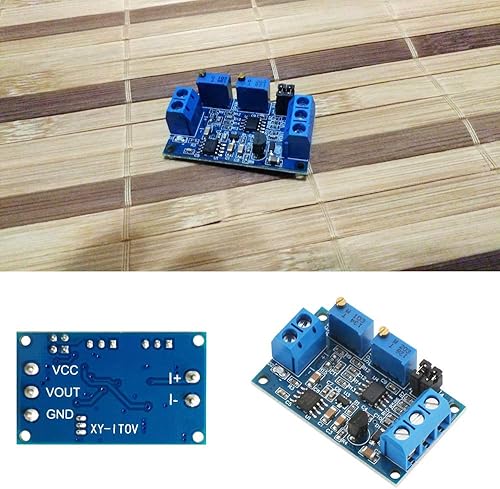

Ximimark Módulo convertidor de corriente a voltaje 0/4-20mA a 0-3.3V 0-5V 0-10V Transmisor de voltaje Conversión de señal Placa de acondicionamiento

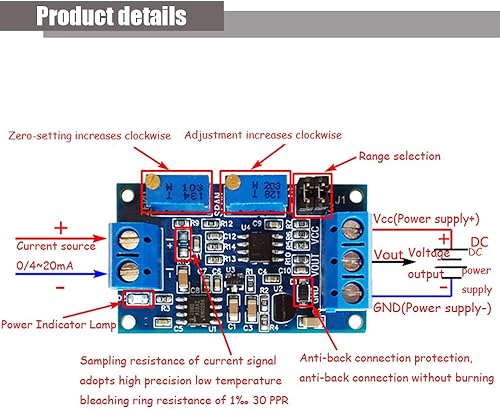

Instrucciones de uso: El módulo está cableado como se define y el voltaje de alimentación es 7-36V (si la salida es de 10V, el voltaje de alimentación debe ser mayor que 12V). Después del encendido, la luz D2 debe estar encendida, de lo contrario, verifique la conexión de la línea. La placa está protegida inversamente y la conexión inversa no se quema. Cuando la entrada de corriente esté en el valor mínimo (0 mA o 4 mA), ajuste el potenciómetro CERO para que la salida VOUT sea el valor mínimo (0.0V u otro voltaje). Cuando la entrada de corriente está en el valor máximo (20mA), ajuste el potenciómetro SPAN para hacer que la salida VOUT sea el máximo (3.3V o 5V o 10V, cuando la entrada es 4-20ma, la salida puede ser tan pequeña como 2.5V). De acuerdo a sus necesidades, seleccione el rango adecuado a través de la tapa de puente: 4--20 mA: Rango de 0--2.5V: J1 1, 2 pies en corto, 3, 4 pies en cortocircuito Rango de 0--3.3V: J1 1, 2 pies están desconectados, 3, 4 pies están desconectados Rango de 0--5.0V: J1 1, 2 pies en corto, 3, 4 pies en cortocircuito Rango de 0--10.0V: J1 1, 2 pies en cortocircuito, 3, 4 pies desconectados 0 a 20 años: Rango de 0--3.3V: J1 1, 2 pies en corto, 3, 4 pies en cortocircuito Rango de 0--5.0V: J1 1, 2 pies en corto, 3, 4 pies en cortocircuito Rango de 0--10.0V: J1 1, 2 pies en cortocircuito, 3, 4 pies desconectados Nota: La instalación de módulos electrónicos requiere conocimientos básicos y requiere una cierta base profesional electrónica y capacidad práctica. ¡Compra cuidadosamente! Medición manual, con pequeño error. Comprueba el tamaño en detalle antes de comprar. Los colores reales pueden diferir ligeramente de las imágenes, ya que depende de la configuración específica del monitor y el brillo de la luz. Apreciamos mucho todas las opiniones de los clientes para mejorar la venta, también si algo no está satisfecho, por favor contáctenos para la mejor solución probable. El paquete incluye: 2 unidades.
